Les roulements à billes à gorge profonde comptent parmi les roulements les plus utilisés dans les machines industrielles. Leur conception simple — comprenant une bague intérieure, une bague extérieure, une cage et un ensemble de billes — leur permet de supporter à la fois des charges radiales et axiales avec un frottement relativement faible. Cependant, à mesure que les équipements industriels deviennent plus rapides, plus intelligents et plus spécialisés, les roulements standard du catalogue ne parviennent souvent pas à répondre aux exigences exigeantes de fonctionnement à grande vitesse, environnements sévères, conceptions compactes ou durée de vie prolongée. C'est là que les roulements à billes à gorge profonde de taille moyenne personnalisés entrent en jeu.

Les roulements personnalisés, également appelés roulements non standard, sont des roulements qui ne sont pas conformes aux spécifications ou aux dimensions des normes nationales ou internationales. Plutôt que de choisir dans un catalogue fixe, les ingénieurs travaillent directement avec lesfabricants de roulements pour développer des solutions adaptées à des applications spécifiques, à des environnements de fonctionnement et à des exigences de performance particuliers.

Cet article explore comment fonctionnent les roulements à billes à gorge profonde de taille moyenne personnalisés — depuis leurs principes de fonctionnement fondamentaux jusqu'aux paramètres techniques qui peuvent être modifiés pour obtenir des performances optimales.

Le principe de fonctionnement fondamental des roulements à billes à gorge profonde

Avant de comprendre la personnalisation, il est essentiel de saisir comment fonctionne un roulement à billes à gorge profonde standard.

Structure de base et fonctionnement

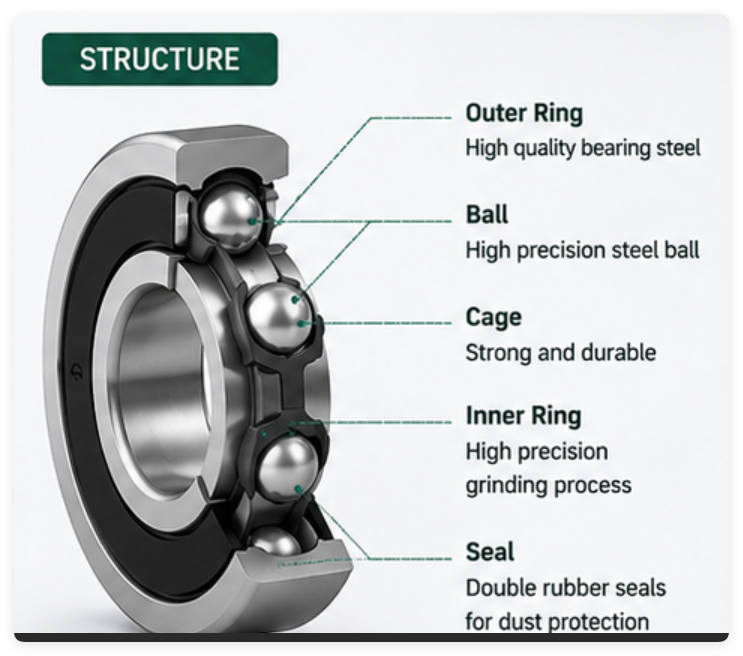

Un roulement à billes à gorge profonde se compose de quatre éléments principaux :

• Bague intérieure – montée sur l'arbre rotatif

• Bague extérieure – logée dans le support de roulement

• Billes (éléments roulants) – positionnées entre les bagues intérieure et extérieure

• Cage (reteneur) – maintient un espacement uniforme entre les billes

Lorsque le roulement tourne, les billes roulent le long des gorges de roulement — des arcs circulaires évidés sur les bagues intérieure et extérieure. Les gorges de roulement ont un rayon légèrement supérieur à celui des billes, créant des points de contact qui permettent un mouvement de roulement avec un frottement de glissement minimal. Ce contact de roulement est ce qui rend les roulements à billes à gorge profonde remarquablement efficaces : le frottement de roulement est nettement inférieur au frottement de glissement, ce qui permet des vitesses de rotation élevées et une efficacité énergétique optimale.

Transmission des charges

Dans un roulement à billes à gorge profonde, les charges sont transmises de l'arbre à travers la bague intérieure, aux billes, puis à la bague extérieure et au support. Les gorges de roulement profondes permettent au roulement de supporter :

• Charges radiales – perpendiculaires à l'axe de l'arbre

• Charges axiales – parallèles à l'axe de l'arbre (dans les deux directions)

• Charges combinées – un mélange de forces radiales et axiales

La profondeur des gorges de roulement est ce qui distingue les roulements à billes à gorge profonde des variantes à gorge peu profonde—des gorges plus profondes permettent une capacité de charge axiale plus élevée tout en conservant la capacité de charge radiale.

Roulements à billes à gorge profonde : personnalisés ou standard

Qu'est-ce qui rend un roulement « personnalisé » ?

Un roulement rigide à billes à gorge profonde de taille moyenne personnalisé est conçu de toutes pièces pour répondre à des exigences d'application spécifiques plutôt que d'être sélectionné dans un catalogue de produits standard. Cela implique de modifier un ou plusieurs des paramètres suivants :

1. Géométrie interne

La géométrie interne d'un roulement influence directement sa capacité de charge, sa capacité de vitesse, ses caractéristiques de frottement et sa durée de vie. Les paramètres géométriques clés qui peuvent être personnalisés comprennent :

Courbure de la piste et osculation

La piste de roulement est façonnée comme un arc circulaire en creux avec un rayon légèrement supérieur au diamètre de la bille. Le degré de conformité entre la bille et la piste—appelé osculation—affecte la répartition des contraintes de contact. En optimisant la courbure de la piste, les ingénieurs peuvent :

• Réduire les contraintes de contact pour une capacité de charge plus élevée

• Minimiser le frottement pour un fonctionnement à plus grande vitesse

• Améliorer la formation du film lubrifiant

Conception des épaulements et rapport diamètre de bille

La recherche sur les brevets a montré que l'optimisation de la relation entre les diamètres des épaulements de la bague intérieure et le diamètre de la bille peut permettre à un roulement à billes à gorge profonde modifié de supporter de manière fiable des charges axiales plus importantes d'un côté tout en garantissant la simplicité de fabrication et la stabilité opérationnelle. Le rapport différence d'épaulement/diamètre de bille peut être ajusté dans des plages telles que 0,05–0,15 selon les exigences de charge spécifiques de l'application.

Largeur de bague intérieure vs. largeur de bague extérieure

Dans certaines applications, la largeur de la bague intérieure (LBI) et la largeur de la bague extérieure (LBE) peuvent être configurées différemment des spécifications standard. Par exemple, dans certaines applications de différentiel nécessitant des entretoises entre la bague extérieure du roulement et la structure associée, la largeur de la bague extérieure peut devoir être réduite. La relation entre LBI et LBE peut être personnalisée de sorte que la bague intérieure dépasse légèrement par rapport à la bague extérieure (LBI − LBE ≥ 1 mm) ou soit en retrait par rapport à celle-ci (LBE − LBI ≥ 1 mm).

Nombre et taille des billes

Le nombre et la taille des billes déterminent directement la capacité de charge. Les roulements à gorge profonde standard sont souvent limités dans le nombre de billes pouvant être montées—généralement restreint à environ 50 % du complément théorique complet. Les conceptions personnalisées peuvent optimiser le nombre et le diamètre des billes dans l'enveloppe disponible pour maximiser la capacité de charge tout en maintenant le bon fonctionnement de la cage.

2. Matériaux

La sélection des matériaux est une autre dimension critique de la personnalisation. Alors que les roulements standard utilisent généralement de l'acier à roulement GCr15, les solutions personnalisées peuvent employer :

• Aciers inoxydables martensitiques – pour la résistance à la corrosion

• Matériaux céramiques (nitrure de silicium, etc.) – pour les applications à grande vitesse, à haute température ou à isolation électrique

• Conceptions hybrides – billes en céramique avec bagues en acier

• Alliages spéciaux – pour les environnements à température extrême ou corrosifs




MTWB, par exemple, propose des roulements avec des billes en céramique et des systèmes de lubrification avancés pour garantir des performances fiables à des vitesses de rotation élevées. Les roulements entièrement en céramique et les roulements hybrides en céramique sont disponibles pour les applications nécessitant une isolation électrique ou un fonctionnement dans des environnements corrosifs.

3. Systèmes de lubrification

Le choix du lubrifiant—et la manière dont il est distribué—peut être personnalisé pour s'adapter à des conditions de fonctionnement spécifiques. Les options incluent :

• Lubrification standard à la graisse

• Lubrification à l'huile avec orifices personnalisés

• Lubrification sèche pour environnements sous vide ou en salle blanche

• Systèmes de lubrification sans entretien

MTWB a développé des solutions de roulements sans entretien brevetées et propose des recommandations de lubrification personnalisées en fonction des conditions de travail réelles.

4. Étanchéité et protection

Les configurations d'étanchéité peuvent être personnalisées pour protéger les roulements de la contamination dans des environnements difficiles ou pour minimiser les frottements dans des applications propres à grande vitesse. La géométrie du joint, le matériau et la conception du contact influencent à la fois le niveau de protection et le couple de rotation.

5. Spécifications dimensionnelles

Pour les roulements à billes à gorge profonde de taille moyenne, la personnalisation dimensionnelle peut inclure :

• Alésages non standard

• Diamètres extérieurs non standard

• Largeurs modifiées

• Configurations spéciales de flasques

• Interfaces de montage personnalisées

MTWB propose des roulements à dimensions spéciales allant des miniatures (dès 0,6 mm d'alésage) aux tailles moyennes et grandes.

Quand utiliser un roulement à billes à gorge profonde personnalisé ?

1. Les dimensions standard des roulements ne conviennent pas

2. Une charge plus élevée est requise dans le même encombrement

3. Fonctionnement à grande vitesse

4. Température extrême

5. Exigences de lubrification spéciales

6. Exigences d'isolation électrique

7. Environnement corrosif

8. Interface inhabituelle d'arbre ou de logement

9. Exigences de faible bruit

10. L'équipement OEM nécessite une conception de roulement propriétaire

Si un roulement standard du catalogue répond aux exigences de l'application, la personnalisation peut ne pas être nécessaire. La conception de roulements personnalisés devient précieuse lorsque les exigences dimensionnelles, de performance, environnementales ou de durée de vie ne peuvent pas être satisfaites par les produits standard.

Le processus de personnalisation : du concept à la production

Personnaliser un roulement à billes à gorge profonde de taille moyenne n'est pas une simple sélection dans un catalogue—c'est un processus axé sur l'ingénierie qui nécessite une collaboration étroite entre le client et le fabricant de roulements.

Étape 1 : Analyse de l'application

Chaque projet de personnalisation commence par la compréhension des conditions de travail réelles du client plutôt que par la simple recommandation d'un modèle de roulement existant. Les ingénieurs évaluent :

• Vitesses de fonctionnement et cycles de service

• Amplitudes et directions des charges (radiales, axiales ou combinées)

Étape 2 : Conception et optimisation techniques

Sur la base de l'analyse de l'application, les ingénieurs développent une conception de roulement personnalisée. Cela implique :

• Examen des dessins techniques

• Analyse de faisabilité technique

• Optimisation de la conception du roulement

• Sélection des matériaux

• Recommandations en matière de lubrification

Le processus de conception est itératif : les ingénieurs peuvent proposer plusieurs variantes de conception et travailler avec le client pour affiner les paramètres jusqu'à ce que la solution optimale soit atteinte.

Étape 3 : Fabrication du prototype

Une fois la conception finalisée, un prototype est fabriqué pour validation. Cela permet aux clients de tester le roulement dans leur équipement réel avant de s'engager dans la production complète.

Étape 4 : Validation de l'échantillon

Les prototypes subissent des tests rigoureux pour vérifier les performances par rapport aux spécifications. Cela peut inclure :

• Contrôles de précision dimensionnelle

• Mesures de précision de rotation

• Tests de bruit et de vibration

• Vérification de la capacité de charge

• Tests de durée de vie dans des conditions de fonctionnement simulées

Étape 5 : Montée en cadence de la production

Après une validation réussie, la production passe de petits lots à la production de masse, avec une amélioration continue de la qualité tout au long du processus.

Comment la personnalisation améliore les performances des roulements

Capacité de charge plus élevée sans modification de l'encombrement

L'un des avantages les plus significatifs de la personnalisation est d'atteindre une capacité de charge plus élevée dans le même encombrement dimensionnel. En optimisant la géométrie des bagues, la taille des éléments roulants et les jeux internes, les ingénieurs peuvent augmenter les capacités de charge dynamique de 30 % ou plus par rapport aux roulements standard du catalogue de mêmes dimensions extérieures. Cela est particulièrement précieux lorsque la refonte de l'équipement est impraticable ou coûteuse.

Réduction du frottement et de la consommation d'énergie

Les roulements personnalisés peuvent être optimisés pour réduire le frottement, contribuant ainsi à l'efficacité énergétique. Cela est obtenu grâce à :

• Géométrie interne optimisée

• Utilisation de cages en plastique

• Sélection idéale du lubrifiant

• Géométrie affinée des joints

• Finition de surface améliorée sur les chemins de roulement

Des surfaces de chemins de roulement lisses et soigneusement usinées ont un effet considérable sur la réduction du frottement interne.

Durée de vie prolongée dans les environnements exigeants

Pour les équipements fonctionnant dans des conditions difficiles—températures élevées, atmosphères corrosives, environnements sous vide ou forte contamination—les roulements personnalisés peuvent être conçus avec des matériaux, des joints et une lubrification appropriés pour prolonger considérablement la durée de vie.

Précision améliorée et réduction du bruit

Dans les applications exigeant une précision de rotation exceptionnelle et un faible bruit—telles que les dispositifs médicaux, la robotique et les instruments de précision—les roulements personnalisés peuvent être fabriqués avec des tolérances plus serrées et une finition de piste de roulement optimisée.

L'approche de MTWB en matière de roulements à billes à gorge profonde de taille moyenne personnalisés

MTWB (Mighty Way Industrial Limited) est un fournisseur de roulements basé à Hong Kong spécialisé dans les roulements miniatures de précision, les roulements à billes à gorge profonde et les solutions de roulements OEM personnalisés. Fort de plus de 18 ans d'expérience en fabrication et du soutien de plus de 100 clients OEM, MTWB a développé une expertise approfondie dans le développement de roulements non standard.

Capacités d'ingénierie

MTWB conçoit des roulements personnalisés à l'aide :

• Rectification de précision – pour une finition de surface supérieure et une précision dimensionnelle

• Géométrie de piste de roulement optimisée – pour maximiser la capacité de charge et minimiser les frottements

• Acier à roulements de haute qualité – pour la durabilité et la résistance à la fatigue

• Options de billes en céramique – pour les applications à haute vitesse et à isolation électrique

• Systèmes de lubrification avancés – pour des performances fiables dans toutes les conditions de fonctionnement

Portefeuille de personnalisation

MTWB propose une large gamme de solutions de roulements personnalisés, notamment :

• Roulements à dimensions spéciales (roulements à billes à gorge profonde, roulements à rouleaux cylindriques, roulements à rouleaux coniques, roulements à billes à contact oblique)

• Roulements miniatures de super précision

• Roulements à billes à gorge profonde de petite taille à très faible bruit

• Roulements miniatures à haute vitesse

• Roulements à haute température (jusqu'à 350°C)

• Roulements à très basse température (jusqu'à -250°C)

• Roulements à billes complètes ou à rouleaux cylindriques

• Roulements en acier inoxydable

• Roulements en alliage

• Roulements extra robustes

• Roulements sans entretien (brevetés)

• Roulements en céramique

• Roulements agricoles

Modèle de service de bout en bout

MTWB Le modèle de roulements personnalisés et de services permet aux clients de passer efficacement de la consultation technique et de l'évaluation des dessins au développement de prototypes, à la production, au contrôle qualité et à la livraison dans le monde entier. L'entreprise exploite plusieurs installations de fabrication en Chine et détient 51 brevets actifs, dont 10 sont des innovations produits.

Conclusion

Roulements à billes à gorge profonde de taille moyenne personnalisés représentent une solution d'ingénierie sophistiquée qui va bien au-delà de la simple sélection d'un roulement dans un catalogue. En modifiant la géométrie interne, les matériaux, les systèmes de lubrification, les joints et les spécifications dimensionnelles, les ingénieurs peuvent créer des roulements précisément optimisés pour des applications spécifiques—offrant une capacité de charge plus élevée, un frottement réduit, une durée de vie prolongée et une fiabilité améliorée.

Le principe de fonctionnement reste ancré dans le contact de roulement fondamental entre les billes et les chemins de roulement, mais chaque aspect de ce contact—de la courbure du chemin de roulement à la géométrie des épaulements en passant par la finition de surface—peut être adapté pour répondre aux exigences uniques de l'application. Alors que les industries continuent de rechercher des vitesses plus élevées, une plus grande précision et des conditions de fonctionnement plus exigeantes, le rôle des roulements personnalisés ne fera que gagner en importance.

Pour les fabricants d'OEM et les concepteurs d'équipements confrontés à des défis que les roulements standard ne peuvent pas résoudre, s'associer à un fournisseur expérimenté de roulements personnalisés comme MTWB offre une voie vers des solutions conçues pour la performance—pas simplement sélectionnées dans un catalogue.

Q : Qu'est-ce qu'un roulement à billes à gorge profonde de taille moyenne personnalisé ?

Un roulement adapté pour répondre à des exigences spécifiques que les options standard du catalogue ne peuvent pas satisfaire.

Q : Qu'est-ce qui peut être personnalisé dans un roulement à billes à gorge profonde ?

Dimensions, jeu interne, géométrie des chemins de roulement, taille/quantité des billes, cage, matériau, lubrification, joints/flasques et interfaces de montage.

Q : Les roulements à billes à gorge profonde personnalisés conviennent-ils aux applications à haute vitesse ?

Oui. Ils peuvent être optimisés avec une géométrie interne, des matériaux, une conception de cage, une lubrification et une classe de précision appropriés.

Q : Comment spécifier un roulement à billes à gorge profonde personnalisé ?

Fournissez les dimensions de l'arbre et du logement, les charges, la vitesse, la température, la lubrification, l'environnement, la durée de vie, les limites d'espace et les besoins de montage.

Q : Les roulements personnalisés sont-ils plus chers que les roulements standard ?

Le coût unitaire est généralement plus élevé en raison de l'ingénierie, de l'outillage et de la validation. Cependant, l'amélioration des performances et de la fiabilité peut compenser cela au niveau du système.

Q : Combien de temps faut-il pour développer un roulement personnalisé ?

Cela varie selon la complexité, l'outillage, les prototypes, les tests et le volume. Le processus comprend généralement l'analyse, la conception, le prototypage, la validation et l'approbation de production.
